해시 조인

기본 메커니즘

• 진행 단계
  • Build 단계: 작은 쪽 테이블(Build Input)을 읽어 해시 테이블(해시 맵) 생성
  • Probe 단계: 큰 쪽 테이블(Probe Input)을 읽어 해시 테이블을 탐색하면서 조인

-- 사원 테이블 기준(ordered)으로 고객 테이블과 조인할 때 해시 조인(use_hash) 하라
select /*+ ordered use_hash(c) */
       e.사원번호, e.사원명, e.입사일자
     , c.고객번호, c.고객명, c.전화번호, c.최종주문금액
from   사원 e, 고객 c
where  c.관리사원번호 = e.사원번호
and    e.입사일자     >= '19960101'
and    e.부서코드     = 'Z123'
and    c.최종주문금액 >= 20000

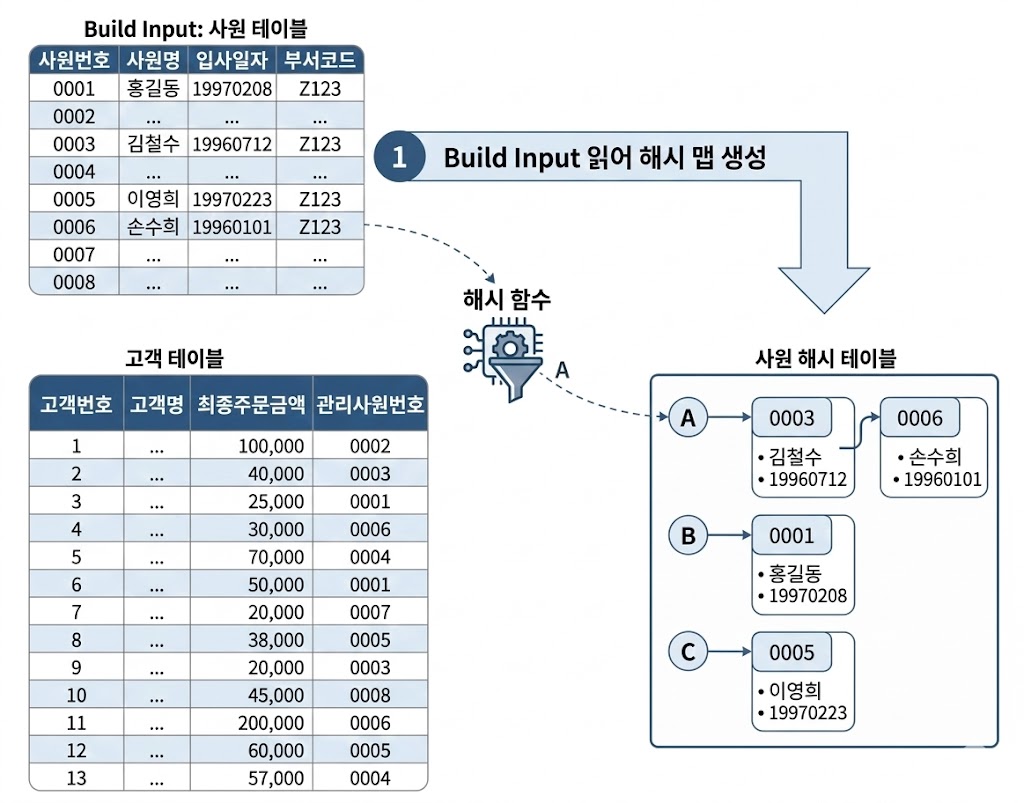

• Build 단계에서 아래 조건을 만족하는 사원 데이터를 읽어 해시 테이블 생성
  • 조인컬럼인 사원번호를 해시 테이블 키 값으로
    • 사원번호를 해시 함수에 입력해서 반환된 값으로 해시 체인 찾고, 그 해시 체인에 데이터 연결
  • 해시 테이블은 PGA에 할당된 Hash Area에 저장
    • PGA가 부족하면, Temp 테이블 스페이스 사용

select 사원번호, 사원명, 입사일자
from   사원
where  입사일자 >= '19960101'
and    부서코드 = 'Z123'

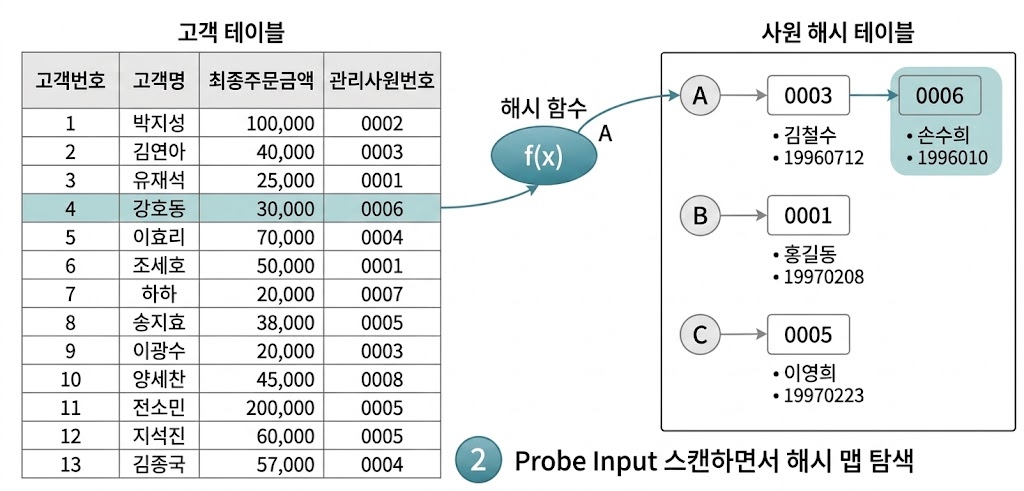

• Probe 단계에서 아래 조건에 해당하는 고객 데이터를 하나씩 읽어 앞서 생성한 해시 테이블을 탐색
  • 관리사원번호를 해시 함수에 입력해 반환된 값을 해시 체인을 찾고, 해시 체인을 스캔해 값이 같은 사원번호 찾음
    • 찾으면 조인 성공, 못 찾으면 실패

select 고객번호, 고객명, 전화번호, 최종주문금액, 관리사원번호
from   고객
where  최종주문금액 >= 20000

• Build 단계에서 사용한 해시 함수를 Probe 단계에서도 사용하므로 같은 사원번호를 입력하면 같은 해시 값이 반환
  • 해시 함수가 반환한 값에 해당하는 해시 체인만 스캔

begin
  for outer in (select 고객번호, 고객명, 전화번호, 최종주문금액, 관리사원번호
                from   고객
                where  최종주문금액 >= 20000)
  loop    -- outer 루프
    for inner in (select 사원번호, 사원명, 입사일자
                  from   PGA에_생성한_사원_해시맵
                  where  사원번호 = outer.관리사원번호)
    loop  -- inner 루프
      dbms_output.put_line( ... );
    end loop;
  end loop;
end;

• Probe 단계는 NL조인과 다르지 않음

해시 조인이 빠른 이유

• Hash Aread에 생성한 해시 테이블을 이용한다는 점만 다를 뿐 해시 조인도 NL 조인과 조인 프로세스가 동일
  • 해시 테이블을 PGA 영역에 할당하기 때문에 NL 조인보다 빠름
  • NL 조인은 Outer 테이블 레코드마다 Inner 테이블 레코드를 읽기 위해 래치 획득 및 캐시버퍼 체인 스캔 과정 반복
  • 해시 조인은 래치 획득 과정 없이 PGA에서 빠르게 데이터 탐색하고 조인
• 해시 조인도 Build Input과 Probe Input 각 테이블을 읽을 때 DB 버퍼캐시 경유
  • 이때 인덱스 이용하기도 함
  • 버퍼캐시 탐색 비용 및 랜덤 엑세스 부하 발생 가능
• 일반적으로 해시 조인이 소트 머지 조인보다 빠른 이유
  • 조인 오퍼레이션을 시작하기 전 사전 준비작업 차이
    • 소트 머지 조인에서 사전 준비작업은 양쪽 집합을 모두 정렬해 PGA에 적재
      • PGA는 큰 메모리 공간이 아니므로, 두 집합 중 어느 하나가 중대형 이상이면 Temp 테이블스페이스, 디스크에 쓰는 작업 수반
    • 해시 조인에서 사전 준비작업은 어느 한쪽을 읽어 해시 맵을 만드는 작업
      • 둘 중 작은 집합을 해시 맵 Build Input으로 선택
      • 두 집합 모두 Hash Area에 담을 수 없는 크기가 아니라면, Temp 테이블스페이스를 사용하지 않음
• 해시 조인은 NL 조인처럼 조인 과정에서 발생한느 랜덤 엑세스 부하가 없고, 소트 머지 조인처럼 양쪽 집합을 미리 정렬하는 부하도 없음
  • 해시 테이블을 생성하는 비용은, 둘 중 작은 집합을 Build Input으로 선택하므로 부담이 크지 않음
  • Build Input이 PGA 메모리에 담겨 인메모리 해시 조인일 때 가장 효과적
  • Build Input이 Hash Area를 초과해 Temp 테이블스페이스를 쓰게 되더라도, 대량 데이터 조인은 해시 조인이 일반적으로 가장 빠름

해시 테이블에 담기는 정보

• 조인 키값 뿐만 아니라 SQL에 사용한 컬럼 모두 저장
• 만약 키 값만 저장한다면, 래치 획득 과정 없이 PGA에서 조인한다는 해시 조인의 장점이 사라짐
  • 조인에 성공한 키에 대한 나머지 정보를 읽으려면 ROWID로 다시 테이블 블록을 엑세스해야 하기 때문

대용량 Build Input 처리

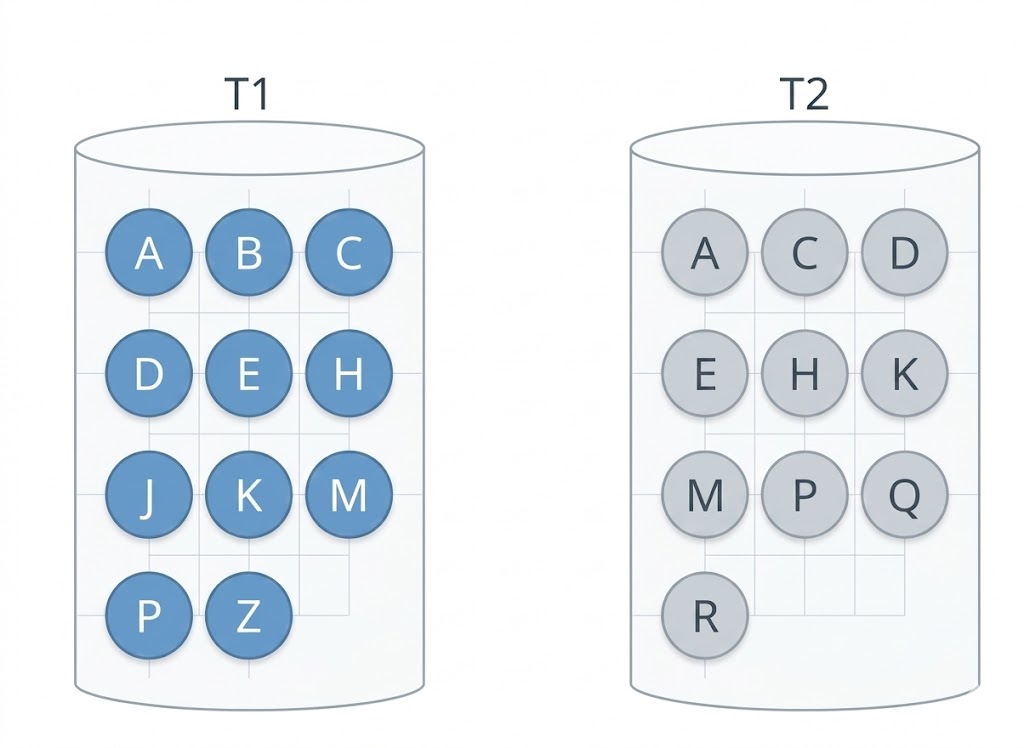

• 두 테이블 모두 대용량 테이블이어서 인메모리 해시 조인이 불가능한 경우, 분할/정복 방식으로 진행

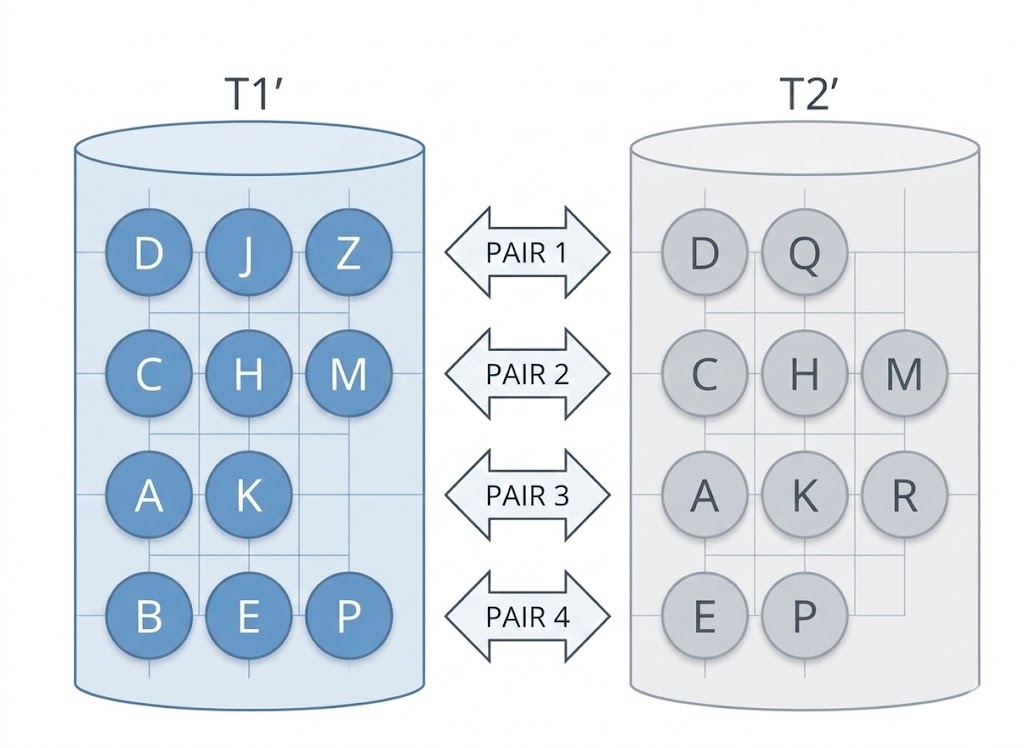

  • 파티션 단계

    • 조인하는 양쪽 집합(조인 이외의 조건절을 만족하는 레코드)의 조인 컬럼에 해시 함수 적용하고, 반환된 해시 값에 따라 동적으로 파티셔닝
    • 독립적으로 처리할 수 있는 여러 개의 작은 서브 집합으로 분할함으로써 파티션 pair 생성



    • 양쪽 집합을 읽어 디스트 Temp 공간에 저장해야 하므로, 인메모리 해시 조인보다 성능이 떨어짐

  • 조인 단계

    • 각 파티션 pair에 대해 하나씩 조인을 수행
      • 각각에 대한 Build Input과 Probe Input은 독립적으로 결정
      • 파티션하기 전 어느 쪽이 작은 테이블이었는지 상관 없이, 각 파티션 pair별로 작은 쪽을 Build Input으로 해시 테이블 생성
      • 해시 테이블 생성하고 나면 반대쪽 파티션 로우를 하나씩 읽으면서 해시 테이블을 탐색
    • 모든 파티션 pair에 대한 처리를 마칠 때까지 반복

해시 조인 실행계획 제어

-- 위쪽 테이블을 Build Input으로 해시 테이블을 생성한 후, 아래쪽 테이블(Probe Input)에서 읽은 조인 키값으로 해시 테이블을 탐색하면서 조인
-- Build/Probe Input을 읽을 때 인덱스 이용(Table Full Scan도 가능)
Execution Plan
----------------------------------------------------------
0      SELECT STATEMENT Optimizer=ALL_ROWS
1   0    HASH JOIN
2   1      TABLE ACCESS (BY INDEX ROWID) OF '사원' (TABLE)
3   2        INDEX (RANGE SCAN) OF '사원_X1' (INDEX)
4   1      TABLE ACCESS (BY INDEX ROWID) OF '고객' (TABLE)
5   4        INDEX (RANGE SCAN) OF '고객_N1' (INDEX)

-- use_hash 힌트로 제어
-- use_hash만 사용한 경우, Build Input은 옵티마이저가 결정(보통 각 테이블 조건절에 대한 카디널리티가 작은 테이블)
select /*+ use_hash(e c) */
       e.사원번호, e.사원명, e.입사일자
     , c.고객번호, c.고객명, c.전화번호, c.최종주문금액
from   사원 e, 고객 c
where  c.관리사원번호 = e.사원번호
and    e.입사일자     >= '19960101'
and    e.부서코드     = 'Z123'
and    c.최종주문금액 >= 20000

-- leading/ordered로 Build Input 지시 가능(힌트로 지시한 순서에 따라 가장 먼저 읽는 테이블)
select /*+ leading(e) use_hash(c) */ -- 또는 ordered use_hash(c)
       e.사원번호, e.사원명, e.입사일자
     , c.고객번호, c.고객명, c.전화번호, c.최종주문금액
from   사원 e, 고객 c
where  c.관리사원번호 = e.사원번호
and    e.입사일자     >= '19960101'
and    e.부서코드     = 'Z123'
and    c.최종주문금액 >= 20000

-- swap_join_inputs로 Build Input 명시적으로 선택 가능
select /*+ leading(e) use_hash(c) swap_join_inputs(c) */
       e.사원번호, e.사원명, e.입사일자
     , c.고객번호, c.고객명, c.전화번호, c.최종주문금액
from   사원 e, 고객 c
where  c.관리사원번호 = e.사원번호
and    e.입사일자     >= '19960101'
and    e.부서코드     = 'Z123'
and    c.최종주문금액 >= 20000

세 개 이상 테이블 해시 조인

• A, B, C 테이블이 있는 경우

  • 경로1

    • A와 B를 조인하고, B와 C를 조인

    select *
    from A, B, C
    where A.key = B.key
    and B.key = C.key


  • 경로2

    • A와 B를 조인하고, A와 C를 조인

    select *
    from A, B, C
    where A.key = B.key
    and A.key = C.key


  • 두 방법은 본질적으로 같음

    • 테이블 T1, T2, T3가 있고 T1과 T2를, T2와 T3를 조인한다고 할 때
      • 경로1은 T1 = A, T2 = B, T3 = C
      • 경로2는 T1 = B, T2 = A, T3 = C

select /*+ leading(T1, T2, T3) use_hash(T2) use_hash(T3) */
from   T1, T2, T3
where  T1.key = T2.key
and    T2.key = T3.key

• 해시 조인에서 leading 힌트 첫 번째 파라미터로 지정한 테이블이 Build Input

  • T1이 T2와 조인할 때는 Build Input
  • 가능한 실행계획 패턴

  -- 패턴1
  Execution Plan
  ----------------------------------------------------------
  0      SELECT STATEMENT Optimizer=ALL_ROWS
  1   0    HASH JOIN
  2   1      HASH JOIN
  3   2        TABLE ACCESS (FULL) OF 'T1' (TABLE)
  4   2        TABLE ACCESS (FULL) OF 'T2' (TABLE)
  5   1      TABLE ACCESS (FULL) OF 'T3' (TABLE)

  -- 패턴2
  Execution Plan
  ----------------------------------------------------------
  0      SELECT STATEMENT Optimizer=ALL_ROWS
  1   0    HASH JOIN
  2   1      TABLE ACCESS (FULL) OF 'T3' (TABLE)
  3   1      HASH JOIN
  4   3        TABLE ACCESS (FULL) OF 'T1' (TABLE)
  5   3        TABLE ACCESS (FULL) OF 'T2' (TABLE)


  -- T2를 Build Input으로 선택하고 싶은 경우
  -- leading(T1, T2, T3) swap_join_inputs(T2) 처럼 swap_join_inputs 힌트 사용

  -- 패턴1
  Execution Plan
  ----------------------------------------------------------
  0      SELECT STATEMENT Optimizer=ALL_ROWS
  1   0    HASH JOIN
  2   1      HASH JOIN
  3   2        TABLE ACCESS (FULL) OF 'T2' (TABLE)
  4   2        TABLE ACCESS (FULL) OF 'T1' (TABLE)
  5   1      TABLE ACCESS (FULL) OF 'T3' (TABLE)

  -- 패턴2
  Execution Plan
  ----------------------------------------------------------
  0      SELECT STATEMENT Optimizer=ALL_ROWS
  1   0    HASH JOIN
  2   1      TABLE ACCESS (FULL) OF 'T3' (TABLE)
  3   1      HASH JOIN
  4   3        TABLE ACCESS (FULL) OF 'T2' (TABLE)
  5   3        TABLE ACCESS (FULL) OF 'T1' (TABLE)


  • 패턴 1을 2로 바꾸려면, T3가 Build Input이 돼야 하므로 swap_join_inputs로 가능

  select /*+ leading(T1, T2, T3) swap_join_inputs(T3) */
  select /*+ leading(T1, T2, T3) swap_join_inputs(T2) swap_join_inputs(T3) */

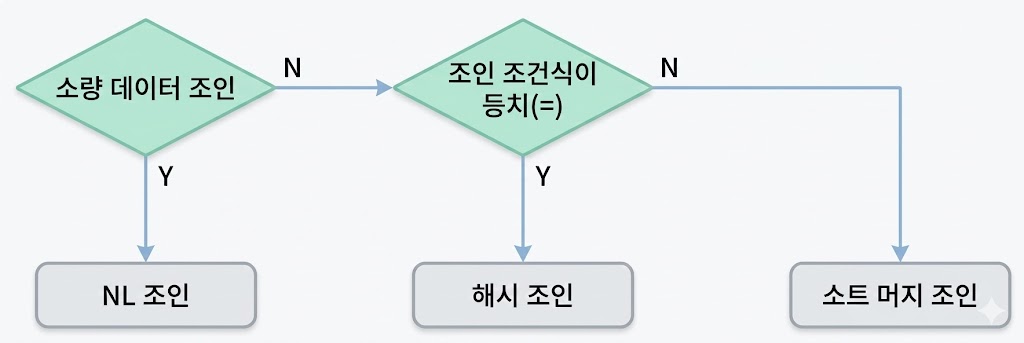

조인 메소드 선택 기준

• 소량 데이터 조인할 때는 NL 조인
• 대량 데이터 조인할 때는 해시 조인
  • 조인 조건식이 등치(=) 조건이 아니라 해시 조인으로 처리할 수 없을 때는 소트 머지 조인
    • 카테시안 곱 포함
• 소량과 대량의 기준
  • NL 조인 기준으로 최적화했는데도 랜덤 엑세스가 많아 만족할만한 성능을 낼 수 없는 경우
• 수행빈도가 매우 높은 쿼리에 대해서는
  • 최적화된 NL조인과 해시 조인 성능이 같으면 NL조인
  • 해시 조인이 약간 더 빨라도 NL 조인
  • NL조인 보다 해시 조인이 매우 빠른 경우 해시 조인
    • 보통 대량 데이터 조인
• NL조인을 가장 먼저 고려하는 이유
  • 인덱스는 Drop하지 않는 한, 영구적으로 유지하면서 다양한 쿼리를 위해 공유 및 재사용
